SimWeld®


Prozesssimulation für das

Metallschutzgasschweißen


Mit SimWeld® können Sie aus den Einstellparametern an der Schweißstromquelle die Schmelzbadgeometrie berechnen.


Mit SimWeld® kontrollieren Sie Einbrand, Nahtüberwölbung und die Entstehung von Einbrandkerben. Sie vermeiden Nahtfehler durch Wahl optimaler Einstellparameter.


Die SimWeld-Berechnungergebnisse können Sie in der Schweißstruktursimulation weiterverwenden.


SimWeld® Berechnungsergebnisse erhalten Sie in weniger als 2 Minuten!

Funktionalität

SimWeld® berechnet aus den Einstellparametern der Schweißstromquelle  Strom- und Spannungsverläufe, die Tropenablösung, die Erwärmung des Bauteils und die Ausbildung Schmelzbades.


Sie erhalten den Temperatur-Zeit-Verlauf als Ergebnis der Berechnung an beliebiger Stelle.


Das Schmelzbad und die Wärmeeinflusszone werden im Querschnitt dargestellt.


Intelligente Solveralgorithmen ermöglichen eine schnelle Berechnung.


Mit SimWeld® berechnen Sie den Wärmeeintrag und können die Äquivalente Wärmequelle für eine Schweißstruktursimulation exportieren. Dazu bietet SimWeld® modifizierte Goldak-Wärmequellen, die im Rahmen eines Forschungsvorhabens entwickelt wurden.


Mit SimWeld® können Sie alle Schweißpositionen und Brennerstellungen abbilden.

SimWeld, Welding Parameters, Bead dimensions, Equivalent Heat-Source

Berechnungsbeispiel mit SimWeld.

Links: Simulation, Mitte: Darstellung des Schmelzbades, Rechts: Äquivalente Wärmequelle

Dr.-Ing. Tobias Loose, SimWeld, FabWeld, Spannungs- und Stromverlauf, Berechnunssoftware

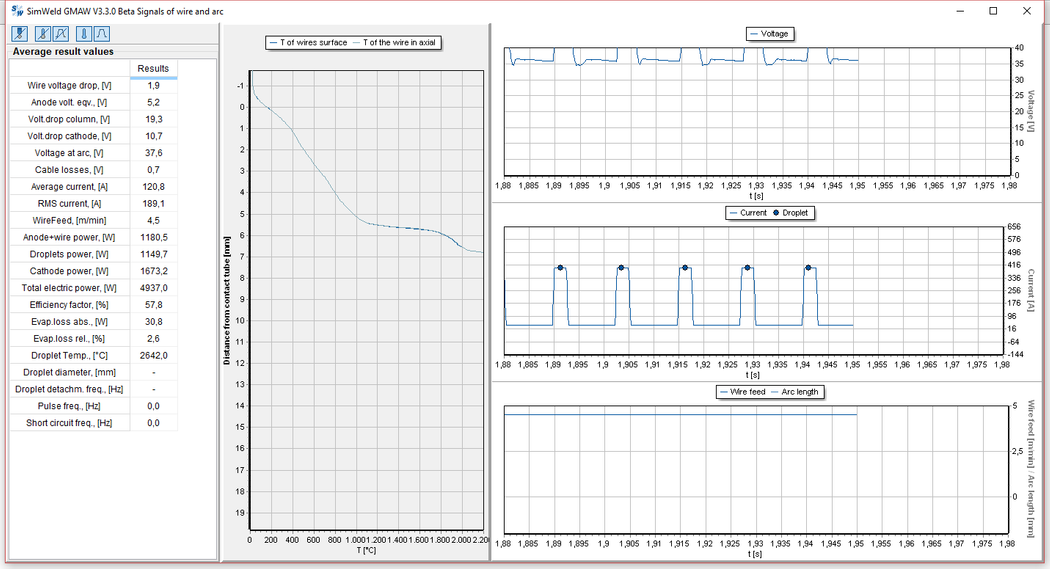

In diesem Beispiel wird der Spannungs- und Stromverlauf während der Berechnung dargestellt.

Dr. Oleg Mokrov, Dr. Tobias Loose, SimWeld, Dr. Loose GmbH, Torch Parameters

Mit SimWeld® können Sie alle Strommodulationen abbilden.

Normalprozess

Pulsprozess mit U/I Regelung

Pulsprozess mit mit I/I Regelung


Der Pulsverlauf - Dauer, Höhe, Frequenz - kann individuell festgelegt werden.

Mit SimWeld können Sie alle Schweißpositionen und Brennerstellungen abbilden.

SimWeld Simulationskonzept:

SimWeld, Dr. Loose GmbH, Dr. Oleg Mokrov, Weld Pool and Seam Formation, SimWeld Model Structure

Systemvoraussetzung

Windows, 64 Bit
Bildschirmauflösung 1920 x 1080 Pixel


SimWeld ist ein eigenständiges Simulationstool mit integriertem Pre- und Postprozessor sowie Solver
